冷却风系统

冷却风系统概述：

冷却风系统是为火焰检测器以及其它在高温环境下工作的传感器和设备提供冷却风而设立的,用以保证其长期正常、稳定的工作。

冷却风系统必须满足每只火焰探测器所需的风量和风压，而火焰探测器的入口风压要比锅炉炉膛的压力高出一定的整定值（2000Pa），防止锅炉烧正压的时候损坏火焰探测器；同时每个火焰探测器冷却风的风量不能少于每分钟1立方米，防止温度过高影响火焰探测器的正常工作。在锅炉正常运行期间，不允许冷却风机同时停运，否则将有可能烧毁火焰探测器。

冷却风系统组成：

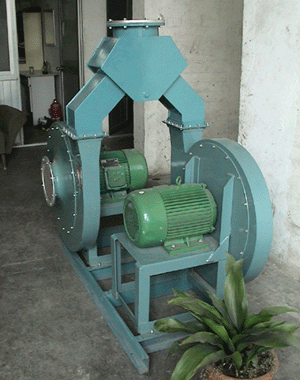

冷却风系统主要由冷却风机控制柜、冷却风风斗、两台互为备用的冷却风机、两套空气过滤器、三通路的换向挡板、检测母管风压的压力开关、检测滤网两端压力差值的差压开关、火焰探测器的冷却风软管、以及管网和阀门等构成。

经过过滤的空气进入火焰检测器吹扫镜片,并从探头顶部的窥孔流出起到对火焰检测器的冷却和防尘作用,其流过的风量受控制柜的差压开关控制。一般以送风机出口为主要冷却风源,当送风机出口风量大于2700/h时,备用风机停止运行,当送风机出口风量低于2700/h时,备用风机自动投入运行,同时发出送风机风压低报警信号。
